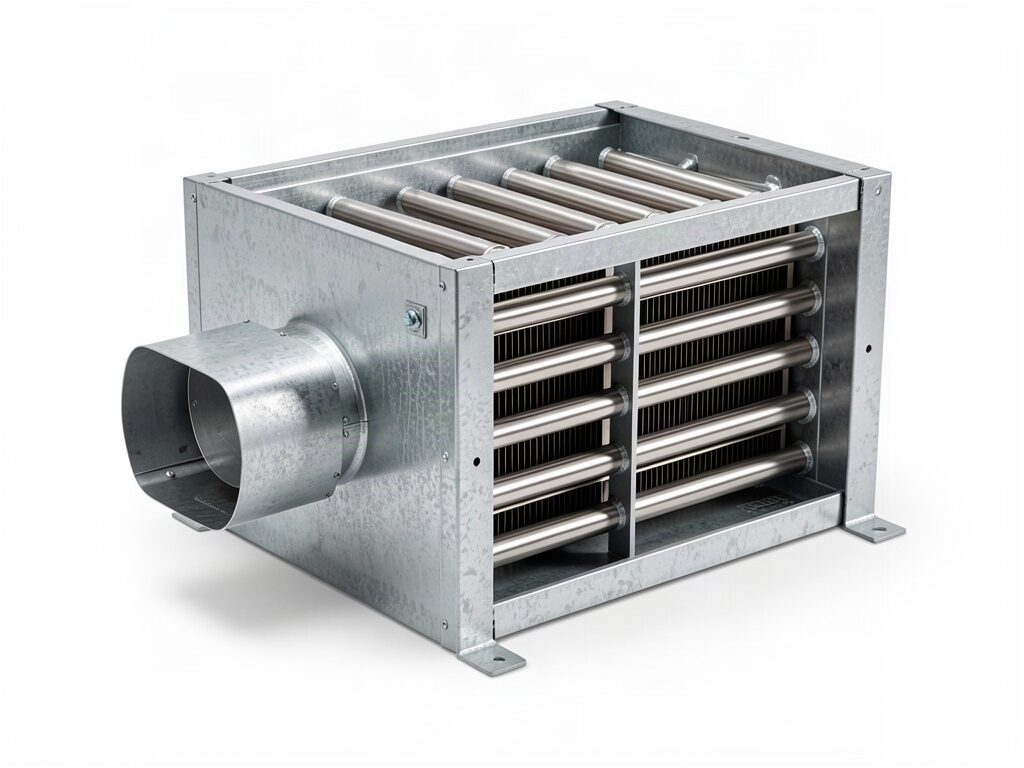

Havalandırma ve proses kanallarına flanşla monte edilen, kanal kesitine göre üretilen çok elemanlı hava ısıtıcısı.
Diğer adlar: Kanal tipi ısıtıcı · Duct heater
Teknik resminizi teklif formundan yükleyebilirsiniz.
Genel Bilgiler
Hava kanalı ısıtıcısı, dikdörtgen veya dairesel kanal kesitine göre üretilen bir çerçeve üzerine dizilmiş boru tipi rezistanslardan oluşur. Kanal içinde ilerleyen havayı doğrudan ısıtır; havalandırma sistemleri, kurutma tünelleri ve proses hatlarında kullanılır.
Bu ürünün en kritik parametresi hava hızıdır. Rezistans, ürettiği ısıyı üzerinden geçen havaya aktararak soğur; hava akışı kesildiğinde ya da yavaşladığında yüzey sıcaklığı hızla yükselir ve eleman yanar. Bu nedenle minimum 1,5 m/s hava hızı şartı vardır ve sistem mutlaka fan enterloku ile devreye alınmalıdır: fan durduğunda ısıtıcı da devreden çıkmalıdır.
Elemanlar kademeli olarak gruplandırılır; örneğin 60 kW'lık bir ısıtıcı 3×20 kW kademe halinde devreye alınarak ihtiyaca göre modülasyon yapılır. Klemens kutusu kanal dışında kalacak biçimde konumlandırılır ve içine elle kurmalı emniyet termostatı yerleştirilir.
Teknik Özellikler
Bu tablodaki değerler taslaktır; teknik onay sürecindedir. Kesin değerler için teklif talebi oluşturun.
| Boyutsal | |
|---|---|
| Kanal kesiti | Müşteri ölçüsüne göre (dikdörtgen veya dairesel) |
| Gövde çapı | 8,5 / 11,5 (eleman) mm |
| Elektriksel | |
| Güç aralığı | 3 – 120 kW |
| Çalışma gerilimi | 230 / 400 V |
| Faz | 1F / 3F, kademeli gruplama |
| Koruma sınıfı | IP54 IP |
| Termal | |
| Watt yoğunluğu | max 4 (hava) W/cm² |
| Maks. çalışma sıcaklığı | 400 °C |
| Minimum hava hızı | 1,5 m/s |
| Malzeme | |
| Gövde malzemesi | AISI 304 / AISI 321 / Incoloy 800 |
| Çerçeve | Galvaniz sac / paslanmaz sac |
| Montaj tipi | Flanşlı kanal bağlantısı |
| Termokupl yuvası opsiyonu | Elle kurmalı emniyet termostatı dahil |
| Kalite | |
| Test | %100 elektriksel test |
| Garanti süresi | 12 ay |
Kullanım Alanları
- Havalandırma kanalı
- Kurutma tüneli
- Proses hattı
- Klima santrali
- Boya kabini
İlgili Sektörler
Bu Ürünle İlgili Sorular
Hava akışı kesildiğinde rezistans ürettiği ısıyı atamaz ve dakikalar içinde yanar. Fan enterloku, fan çalışmıyorken ısıtıcının devreye girmesini engeller; bu, ürün ömrünü belirleyen en önemli tesisat önlemidir.
Toplam gücün 2–4 gruba bölünmesiyle, ihtiyaca göre yalnızca bir kısmı devreye alınabilir. Bu hem enerji tasarrufu sağlar hem şebekeye binen ani yükü azaltır hem de sıcaklık kontrolünü hassaslaştırır.
