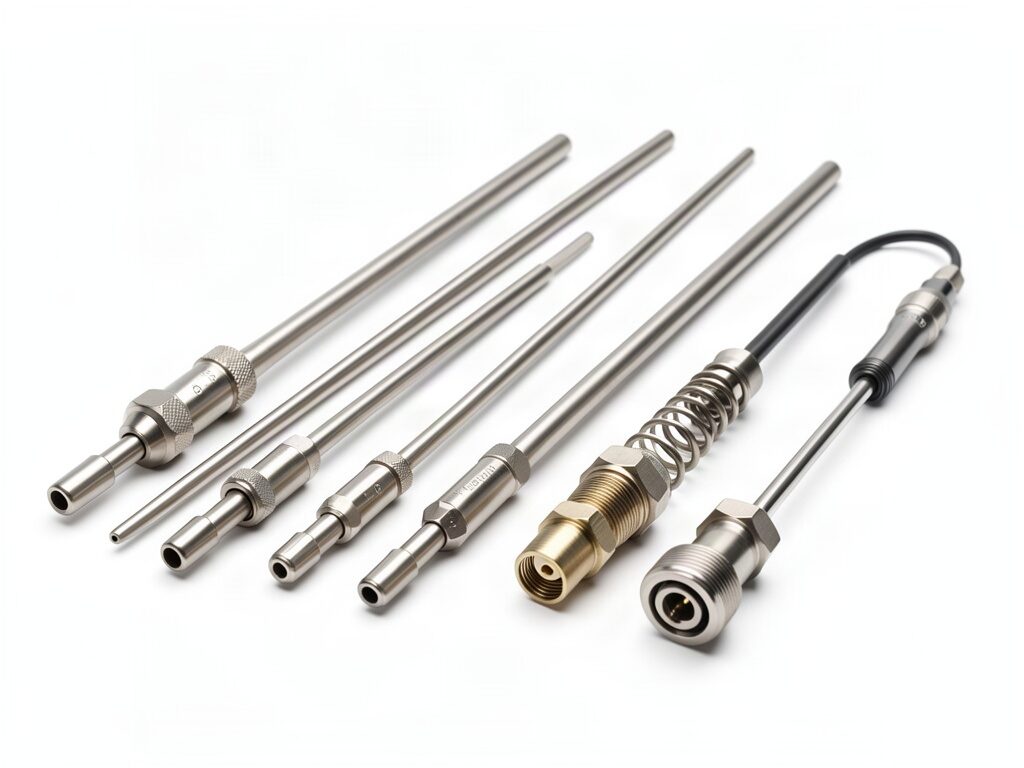

Rezistanslarla birlikte kullanılan sıcaklık sensörleri; çubuk, yapışkanlı, yaylı ve vidalı gövde seçenekleriyle üretilir.
Diğer adlar: Termokupl · PT100 · Thermocouple
Teknik resminizi teklif formundan yükleyebilirsiniz.
Genel Bilgiler
Sıcaklık sensörleri, bir ısıtma sisteminin gözüdür. Yanlış konumlandırılmış veya yanlış tipte seçilmiş bir sensör, sistemi ya sürekli aşırı ısıtır ya da hedef sıcaklığa hiç ulaştırmaz. Bu nedenle sensörü rezistansla birlikte, aynı uygulamayı bilen tedarikçiden almak sahada sık görülen uyumsuzlukları ortadan kaldırır.
Tip seçimi ölçüm aralığına ve hassasiyete göre yapılır. J tipi (demir-konstantan) 750 °C'ye kadar ekonomik bir çözümdür ve plastik işleme sektörünün standardıdır. K tipi (NiCr-Ni) 1100 °C'ye kadar çıkar, fırın ve yüksek sıcaklık uygulamalarında kullanılır. PT100 direnç termometresi ise 400 °C altında en yüksek doğruluğu ve tekrarlanabilirliği verir.

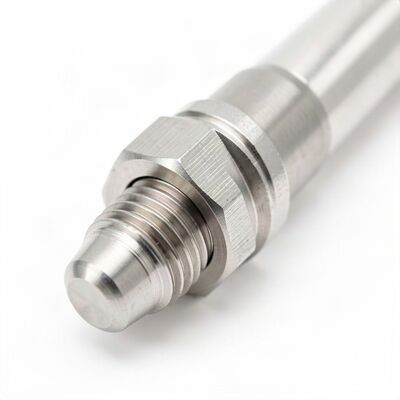

Gövde tipi montaj yerine göre belirlenir: kalıp yuvasına giren çubuk tip, kovan yüzeyine bastıran yaylı tip, boru hattına giren vidalı tip ve yüzeye yapıştırılan yapışkanlı tip standart olarak üretilir. Kablo malzemesi çalışma sıcaklığına göre fiberglas, silikon veya çelik örgü korumalı olarak seçilir.
Teknik Özellikler
Bu tablodaki değerler taslaktır; teknik onay sürecindedir. Kesin değerler için teklif talebi oluşturun.
| Boyutsal | |
|---|---|
| Prob çapı | 1,5 / 3 / 4,5 / 6 / 8 mm |
| Prob boyu | 20 – 1000 mm |
| Kablo boyu | 500 – 5000 (talebe göre) mm |
| Elektriksel | |
| Sensör tipi | J, K, T tipi termokupl; PT100 (2/3/4 telli) |
| Koruma sınıfı | IP65 (başlıklı versiyon) IP |
| Termal | |
| Ölçüm aralığı | -50 … +1100 (K) / -40 … +750 (J) / -50 … +400 (PT100) °C |
| Ölçüm toleransı / sınıf | Sınıf 1 (IEC 60584 / IEC 60751) |
| Malzeme | |
| Gövde malzemesi | AISI 304 / AISI 316 paslanmaz |
| Gövde tipi | Çubuk, yaylı, vidalı, yapışkanlı, kelepçeli |
| Kablo tipi | Fiberglas, silikon, çelik örgü korumalı, kompanzasyon kablosu |
| Bağlantı / çıkış tipi | Serbest uç, fiş (standart/mini), klemens başlık |
| Kalite | |
| Test | Referans sensörle karşılaştırmalı kontrol |
| Garanti süresi | 12 ay |
Kullanım Alanları
- Kalıp sıcaklık ölçümü
- Kovan ölçümü
- Fırın
- Tank
- Boru hattı
- Hava kanalı
İlgili Sektörler
Bu Ürünle İlgili Sorular
750 °C altındaki plastik işleme uygulamalarında J tipi standarttır ve daha ekonomiktir. Fırın ve ısıl işlem gibi 1100 °C'ye çıkan uygulamalarda K tipi kullanılmalıdır. Mevcut kontrol cihazınızın giriş tipi de belirleyicidir — cihaz J'ye ayarlıyken K sensör bağlanırsa ölçüm hatalı okur.
Evet. Termokupl uzatma hattında normal bakır kablo kullanılırsa bağlantı noktasında yeni bir termokupl oluşur ve ölçüm kayar. Uzatma daima sensör tipine uygun kompanzasyon kablosuyla yapılmalıdır.
