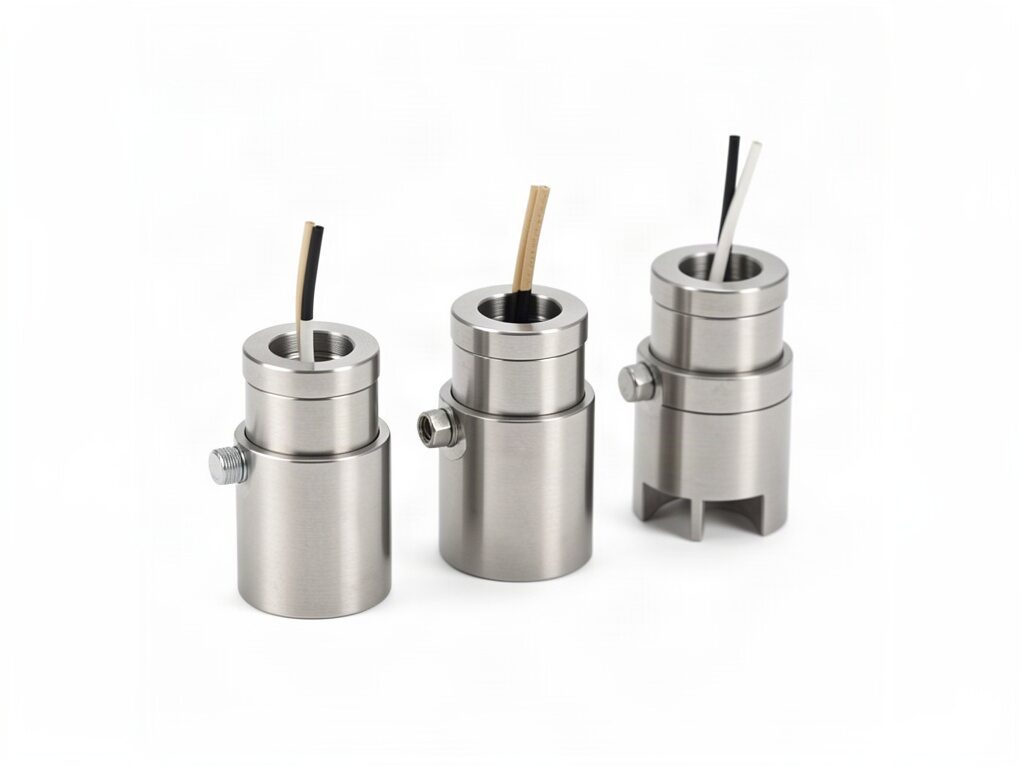

Enjeksiyon makinesi nozulları için ince kesitli bant veya spiral form ısıtıcı; kısa boyda yüksek güç yoğunluğu sağlar.
Diğer adlar: Nozul rezistans · Nozzle heater
Teknik resminizi teklif formundan yükleyebilirsiniz.
Genel Bilgiler
Meme rezistans, enjeksiyon makinelerinin nozul bölgesini ısıtmak için tasarlanmış, çapına göre çok kısa boylu bir ısıtıcıdır. Nozul, kalıp ile kovan arasındaki geçiş noktasıdır ve kalıba temas ettiği için sürekli ısı kaybeder; bu nedenle birim alana düşen güç ihtiyacı kovana göre belirgin biçimde yüksektir.
Ürün mika izolasyonlu ince bant veya sıkı sarımlı spiral formda üretilir. Spiral form, nozul yüzeyine tam sarılarak boşluksuz temas kurar ve düzensiz geometrilerde bile homojen ısıtma sağlar. Bant form ise daha yüksek mekanik dayanım ve kolay montaj sunar.
Nozul bölgesinde sıcaklık kontrolü kritiktir: düşük sıcaklık malzemenin donmasına ve tıkanmaya, yüksek sıcaklık ise malzemenin bozunmasına ve akmasına yol açar. Bu nedenle meme rezistanslarımız termokupl yuvası ile birlikte üretilebilir; sensör ısıtıcının tam ortasına yerleştirilerek gerçek nozul sıcaklığı ölçülür.
Teknik Özellikler
Bu tablodaki değerler taslaktır; teknik onay sürecindedir. Kesin değerler için teklif talebi oluşturun.
| Boyutsal | |
|---|---|
| İç çap | 10 – 80 mm |
| Yükseklik | 15 – 120 mm |
| Kalınlık | 2,5 – 4 mm |
| Elektriksel | |
| Güç aralığı | 150 – 2000 W |
| Çalışma gerilimi | 110 / 230 V |
| Güç toleransı | ±10 % |
| Termal | |
| Watt yoğunluğu | max 6 W/cm² |
| Maks. çalışma sıcaklığı | 550 °C |
| Malzeme | |
| İzolasyon | Mika / seramik |
| Gövde malzemesi | AISI 304 paslanmaz sac |

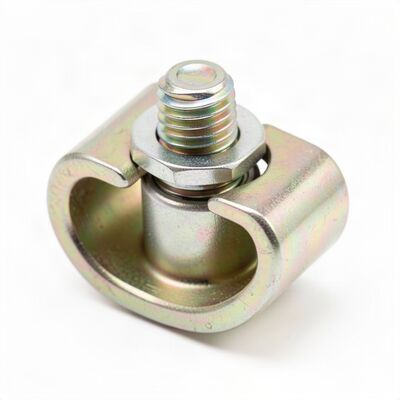

| Montaj tipi | Civatalı kelepçe, yaylı germe |
| Bağlantı / çıkış tipi | Fiberglas kablo, çelik örgü koruma |
| Termokupl yuvası opsiyonu | J / K tipi entegre |
| Kalite | |
| Test | %100 direnç ve yalıtım testi |
| Garanti süresi | 12 ay |
Standart Ölçüler
Listede olmayan ölçüler için teknik resminizi gönderin; özel imalat yapıyoruz.
Kullanım Alanları
- Enjeksiyon nozulu
- Sıcak yolluk girişi
- Kalıp girişi
- Dozaj ünitesi
İlgili Sektörler
Bu Ürünle İlgili Sorular
Nozul bölgesi kalıba temas ettiği için sürekli ısı kaybeder ve rezistans daha uzun süre devrede kalır. Ayrıca watt yoğunluğu yüksektir. Termokupl konumunun doğru seçilmesi ve sıkma kuvvetinin korunması ömrü belirgin biçimde uzatır.
Sensör, ısıtıcının boyu ortasına ve nozul gövdesine temas edecek şekilde yerleştirilmelidir. Uçlara yakın ölçüm gerçek sıcaklığın altında okur ve sistem sürekli aşırı ısıtma yapar.
