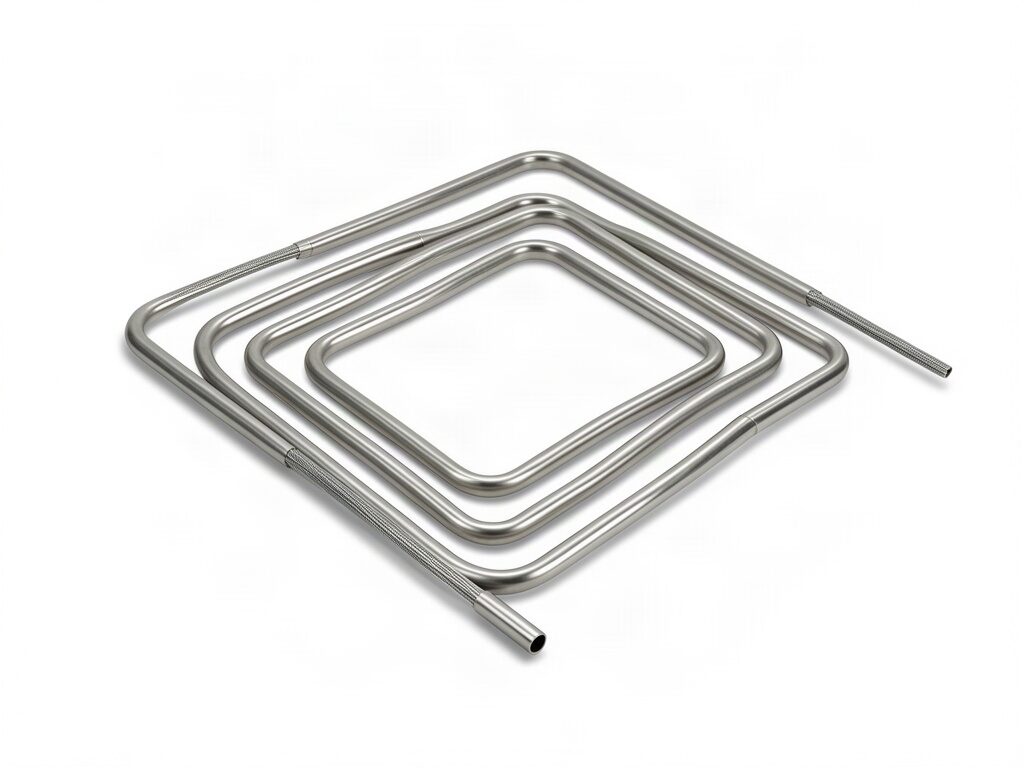

Manifold bloğuna açılan kanal içine yerleştirilen, sahada bükülebilen esnek boru tipi rezistans.
Diğer adlar: Flexible manifold boru rezistans · Manifold heater
Teknik resminizi teklif formundan yükleyebilirsiniz.
Genel Bilgiler

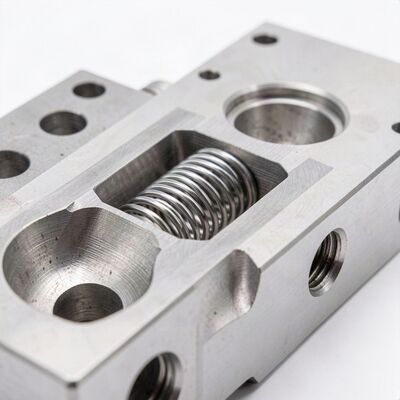

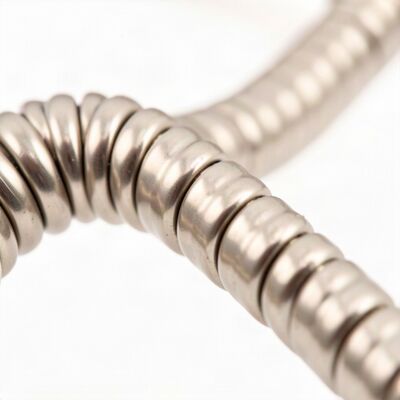

Manifold rezistans, sıcak yolluk manifold bloklarının ısıtılması için tasarlanmış, esnek yapıda üretilen boru tipi bir ısıtıcıdır. Blok üzerine frezelenen kanala yerleştirilir ve alüminyum çıta veya çekiçlenerek sabitlenir. Esnek yapısı sayesinde kanalın dönüş noktalarında sahada bükülebilir.
Standart çaplar 6,5 mm ve 8,5 mm'dir. Kanal genişliği rezistans çapından 0,1–0,2 mm büyük açılmalı, derinliği ise rezistansın kanal içinde tamamen gömülmesine izin vermelidir. Kanal yüzeyi ile rezistans arasındaki her hava boşluğu ısı iletimini düşürdüğü için sabitleme çıtasının tam temas etmesi önemlidir.
Uçlar soğuk bölge olarak üretilir; blok dışına çıkan kısımda ısıtma yapılmaz. Bu, kablo çıkışının aşırı ısınmasını önler. Sipariş sırasında soğuk uç boyunun ve çıkış yönünün belirtilmesi gerekir — blok geometrisine göre eksenel veya 90° açılı çıkış üretilebilir.
Teknik Özellikler
Bu tablodaki değerler taslaktır; teknik onay sürecindedir. Kesin değerler için teklif talebi oluşturun.
| Boyutsal | |
|---|---|
| Gövde çapı | 6,5 / 8,5 mm |
| Rezistans boyu | 300 – 4000 mm |
| Minimum büküm yarıçapı | 25 (Ø6,5) / 30 (Ø8,5) mm |
| Soğuk uç boyu | 50 – 200 (talebe göre) mm |
| Elektriksel | |
| Güç aralığı | 200 – 3000 W |
| Çalışma gerilimi | 230 / 400 V |
| Güç toleransı | ±10 % |
| Termal | |
| Watt yoğunluğu | max 10 W/cm² |
| Maks. çalışma sıcaklığı | 750 °C |
| Malzeme | |
| Gövde malzemesi | Incoloy 800 / AISI 321 |
| Dolgu | Yüksek saflıkta MgO, presli |
| Form / büküm seçenekleri | Sahada bükülebilir; fabrikada resme göre büküm |

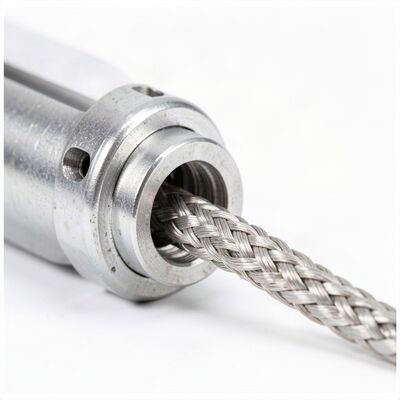

| Bağlantı / çıkış tipi | Eksenel veya 90° açılı, çelik örgü korumalı kablo |
| Kalite | |
| Test | %100 direnç ve yalıtım testi |
| Garanti süresi | 12 ay |
Kullanım Alanları
- Sıcak yolluk manifoldu
- Kalıp bloğu kanalı
- Dağıtım plakası
- Özel ısıtma bloğu
İlgili Sektörler
Bu Ürünle İlgili Sorular
Kanal genişliği rezistans çapından 0,1–0,2 mm büyük olmalıdır; Ø8,5 mm rezistans için 8,6–8,7 mm. Derinlik, rezistansın yüzeyle aynı hizada kalacağı şekilde seçilmelidir.
Minimum büküm yarıçapına uyulduğu sürece evet. Ø6,5 için R25 mm, Ø8,5 için R30 mm altına inilmemeli, büküm tek seferde ve zorlanmadan yapılmalıdır.
