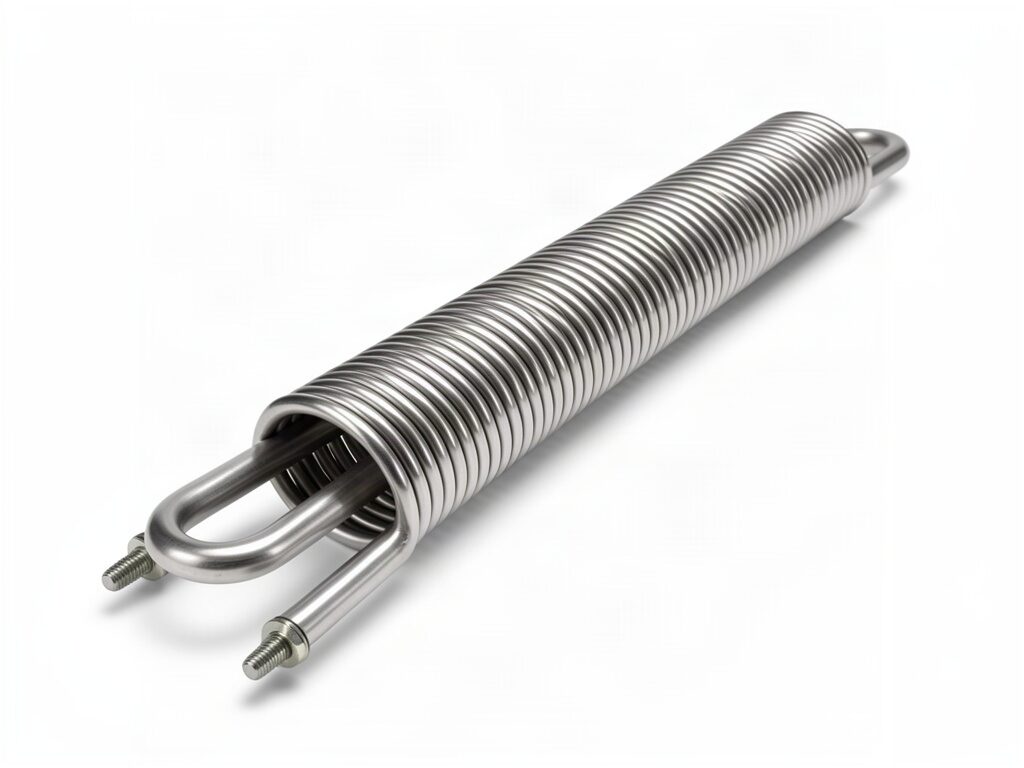

Boru tipi rezistansın üzerine sarmal çelik kanat sarılarak ısı transfer yüzeyinin artırıldığı hava ısıtma elemanı.
Diğer adlar: Kanatlı rezistans · Finned heater
Teknik resminizi teklif formundan yükleyebilirsiniz.
Genel Bilgiler
Serpantinli rezistans, standart bir boru rezistansın gövdesine sarmal biçimde çelik şerit sarılıp nokta kaynakla sabitlenmesiyle üretilir. Kanatlar, ısının havaya aktarıldığı yüzey alanını yaklaşık üç katına çıkarır. Aynı güçteki düz bir boru rezistansa göre yüzey sıcaklığı belirgin biçimde düşer.
Düşük yüzey sıcaklığının iki faydası vardır. Birincisi ürün ömrüdür: eleman kendi ürettiği ısı altında daha az zorlanır. İkincisi güvenliktir; havada asılı toz ve organik partiküllerin kızgın yüzeye değip yanmasını önler, bu da özellikle gıda ve tekstil uygulamalarında önemlidir.
Kanat malzemesi çalışma sıcaklığına göre seçilir: 400 °C altında galvaniz veya karbon çelik yeterlidir, üzerinde paslanmaz kanat kullanılır. Kanat adımı da uygulamaya göre belirlenir; tozlu ortamlarda seyrek adım tercih edilir, çünkü sık adımlı kanatlar arasında biriken toz hava geçişini tıkar ve ısı transferini durdurur.
Teknik Özellikler
Bu tablodaki değerler taslaktır; teknik onay sürecindedir. Kesin değerler için teklif talebi oluşturun.
| Boyutsal | |
|---|---|
| Gövde çapı | 8,5 / 11,5 / 14 / 16 mm |
| Kanat çapı | 28 / 32 / 38 / 45 mm |
| Kanat adımı | 2,5 / 3,2 / 4,5 (uygulamaya göre) mm |
| Rezistans boyu | 300 – 4000 (açık uzunluk) mm |
| Elektriksel | |
| Güç aralığı | 500 – 9000 W |
| Çalışma gerilimi | 230 / 400 V |
| Faz | 1F / 3F |
| Termal | |
| Watt yoğunluğu | max 3 (kanatlı yüzey) W/cm² |
| Maks. çalışma sıcaklığı | 550 °C |
| Malzeme | |
| Gövde malzemesi | AISI 304 / AISI 321 / Incoloy 800 |
| Kanat malzemesi | Galvaniz çelik / paslanmaz çelik |
| Form / büküm seçenekleri | Düz, U, W, resme özel |
| Bağlantı / çıkış tipi | M4 saplama, manşon, flanş |
| Kalite | |
| Test | %100 elektriksel test |
| Garanti süresi | 12 ay |
Standart Ölçüler
Listede olmayan ölçüler için teknik resminizi gönderin; özel imalat yapıyoruz.
Kullanım Alanları
- Kurutma fırını
- Hava kanalı
- Ortam ısıtma
- Nem alma
- Isıl işlem fırını
İlgili Sektörler
Bu Ürünle İlgili Sorular
Temiz hava ortamlarında sık adım (2,5 mm) en yüksek ısı transferini verir. Toz, elyaf veya yağ buharı içeren ortamlarda seyrek adım (4,5 mm) tercih edilmelidir; aksi halde kanatlar arası tıkanır ve ısı transferi durur.
Hayır. Kanatlar hava için tasarlanmıştır; sıvı içinde kanat araları kirlenir ve temizlenemez. Sıvı uygulamalarında düz boru rezistans kullanılmalıdır.
