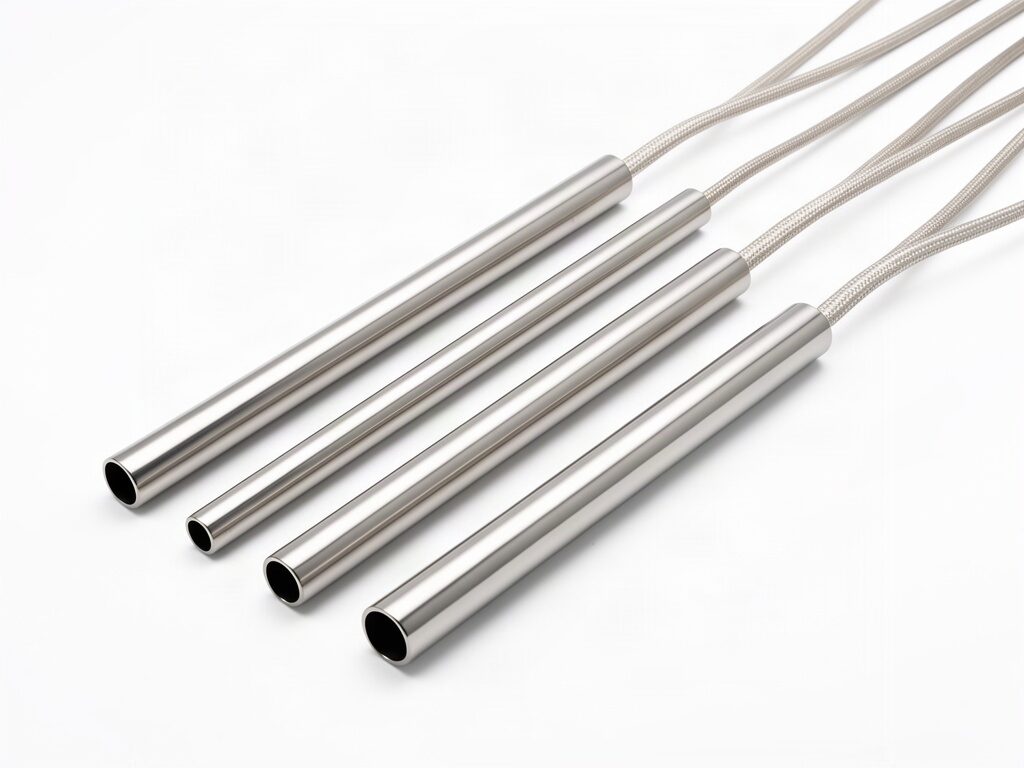

Sıkı toleranslı paslanmaz kovan içinde seramik çubuğa sarılı direnç teli. Kalıp yuvasına tam oturacak şekilde h9 toleransında üretilir.
Diğer adlar: Kartuş rezistans · Cartridge heater
Teknik resminizi teklif formundan yükleyebilirsiniz.
Genel Bilgiler
Fişek rezistans, silindirik bir paslanmaz kovan içine yerleştirilen seramik çubuğa sarılmış NiCr direnç telinden oluşur. Tel ile kovan arasındaki boşluk yüksek saflıkta MgO tozuyla doldurulur ve çekme presinde sıkıştırılır. Bu sıkıştırma iki işi birden yapar: ısının telden kovana hızlı geçmesini sağlar ve kovanı elektriksel olarak izole eder.
Ürünün performansını belirleyen tek en önemli faktör, rezistans ile açıldığı yuva arasındaki temas kalitesidir. Yuva çapı büyük açılmışsa arada kalan hava boşluğu ısıyı hapseder; rezistans içeride kendi ürettiği ısıyı dışarı atamaz ve tel kopar. Bu nedenle fişek rezistanslarımız h9 toleransında üretilir ve yuvanın H7 toleransında işlenmesi önerilir.
Yüksek watt yoğunluğu gerektiren sıcak yolluk ve kalıp uygulamalarında 25 W/cm²'ye kadar üretim yapılabilir. Bu değerin üzerine çıkılması gerektiğinde tel sarım adımı uçlarda sıklaştırılarak dağılımlı sarım uygulanır — böylece kalıbın ısı kaybettiği uç bölgelerde daha fazla güç verilirken orta bölge aşırı ısınmaz.
Teknik Özellikler
Bu tablodaki değerler taslaktır; teknik onay sürecindedir. Kesin değerler için teklif talebi oluşturun.
| Boyutsal | |
|---|---|
| Gövde çapı | 3 / 4 / 5 / 6 / 6,5 / 8 / 10 / 12 / 12,5 / 16 / 20 mm |
| Rezistans boyu | 20 – 1000 mm |
| Çap toleransı | h9 |
| Elektriksel | |
| Güç aralığı | 50 – 5000 W |
| Çalışma gerilimi | 12 / 24 / 110 / 230 / 400 V |
| Güç toleransı | +5 / −10 % |
| Yalıtım direnci | > 5 (500 V DC) MΩ |
| Termal | |
| Watt yoğunluğu | max 25 W/cm² |
| Maks. çalışma sıcaklığı | 750 °C |
| Malzeme | |
| Gövde malzemesi | AISI 304 / AISI 321 / Incoloy 800 |
| Dolgu | Yüksek saflıkta MgO, presli |
| Bağlantı / çıkış tipi | Eksenel, radyal, açılı çıkış |
| Kablo tipi | Fiberglas, silikon, çelik örgü korumalı |
| Termokupl yuvası opsiyonu | J / K tipi entegre edilebilir |
| Kalite | |
| Test | %100 direnç, yalıtım ve yüksek gerilim testi |
| Garanti süresi | 12 ay |
Standart Ölçüler
Listede olmayan ölçüler için teknik resminizi gönderin; özel imalat yapıyoruz.
| Ürün kodu | Ø (mm) | Boy (mm) | Güç (W) | Gerilim (V) | Teklif |
|---|---|---|---|---|---|
| RV-F-06-050 | 6,5 | 50 | 160 | 230 | TEKLİF |
| RV-F-06-080 | 6,5 | 80 | 250 | 230 | TEKLİF |
| RV-F-06-100 | 6,5 | 100 | 315 | 230 | TEKLİF |
| RV-F-08-080 | 8 | 80 | 315 | 230 | TEKLİF |
| RV-F-08-120 | 8 | 120 | 500 | 230 | TEKLİF |
| RV-F-10-100 | 10 | 100 | 500 | 230 | TEKLİF |
| RV-F-10-160 | 10 | 160 | 800 | 230 | TEKLİF |
| RV-F-12-150 | 12,5 | 150 | 1000 | 230 | TEKLİF |
| RV-F-12-200 | 12,5 | 200 | 1250 | 230 | TEKLİF |
| RV-F-16-250 | 16 | 250 | 2000 | 230 | TEKLİF |
Kullanım Alanları
- Plastik kalıp
- Sıcak yolluk
- Paketleme çenesi
- Laboratuvar bloğu
- Kalıp ön ısıtma
- Dozaj ünitesi
İlgili Sektörler
Bu Ürünle İlgili Sorular
Fişek rezistans h9, yuva H7 toleransında işlenmelidir. Ø10 mm bir rezistans için yuva 10,00–10,015 mm aralığında olmalıdır. Daha geniş açılan yuvada oluşan hava boşluğu ısı iletimini keser ve rezistans ömrünü ciddi biçimde kısaltır.
Yüksek sıcaklıkta oksitlenme nedeniyle sıkışma olağandır. Montajda yüksek sıcaklık gresi kullanılması ve periyodik olarak çıkarılıp temizlenmesi bu sorunu önler. Sıkışan rezistans için çıkarma aparatı öneriyoruz.
