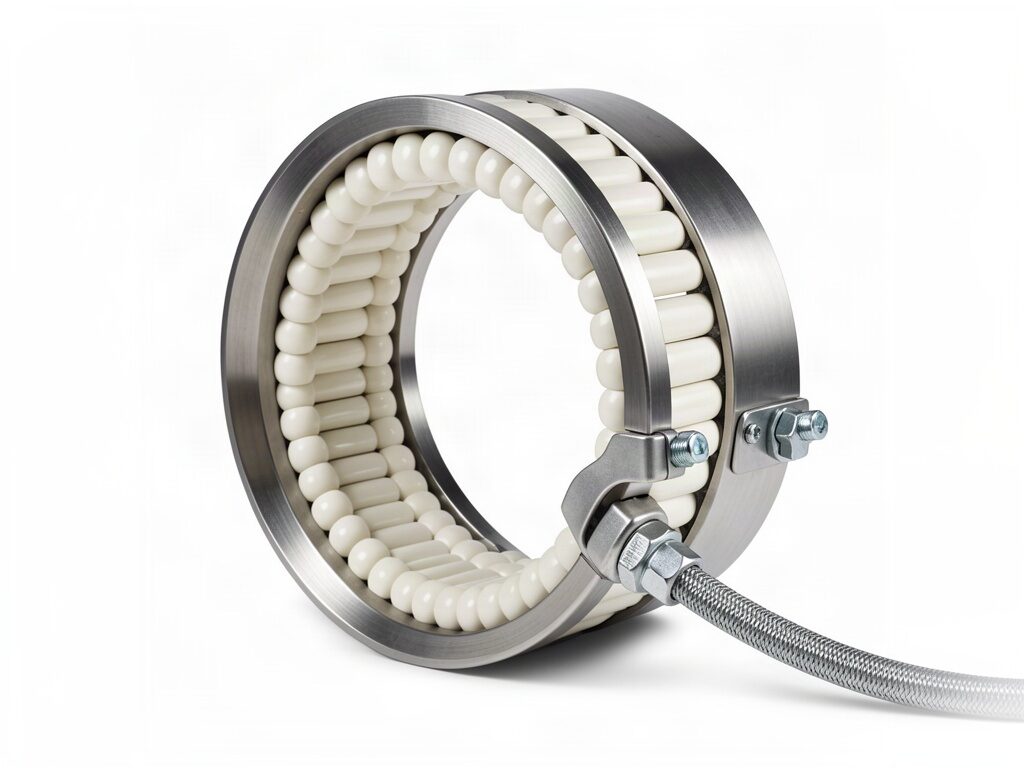

Seramik boncuk dizisi içinden geçen açık sarım direnç teli; yüksek sıcaklıkta uzun ömür ve yüksek güç yoğunluğu sağlar.
Diğer adlar: Seramik bant rezistans · Ceramic band heater
Teknik resminizi teklif formundan yükleyebilirsiniz.
Genel Bilgiler

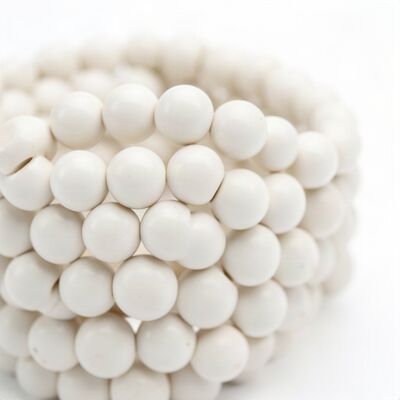

Seramik izolasyonlu kelepçe rezistansta direnç teli, birbirine geçmeli seramik boncuklar içinden geçirilerek sarılır. Bu yapı telin serbestçe genleşmesine izin verir; mika izolasyonlu üründe ömrü sınırlayan mekanik gerilme ortadan kalkar. Seramik gövde 650 °C'ye kadar güvenle çalışır.
Boncuklu yapının ikinci avantajı yalıtımdır. Tel ile dış gövde arasında seramik kütle ve hava boşluğu bulunduğundan ısının büyük bölümü içeriye, kovana doğru yönlenir; dışarıya kayıp azalır. Bu nedenle aynı güçteki bir seramik kelepçe, mika muadiline göre kovanı daha hızlı ısıtır ve enerji tüketimi düşer.
Gövde dış yüzeyi paslanmaz sac veya seramik fiber battaniye ile kapatılabilir. Yüksek sıcaklık uygulamalarında bant üzerine hava soğutma kanalı açılması mümkündür; bu sayede soğutma fanıyla birlikte kullanıldığında hızlı sıcaklık düşürme sağlanır ve renk değişimi gerektiren üretimlerde çevrim süresi kısalır.
Teknik Özellikler
Bu tablodaki değerler taslaktır; teknik onay sürecindedir. Kesin değerler için teklif talebi oluşturun.
| Boyutsal | |
|---|---|
| İç çap | 80 – 800 mm |
| Genişlik | 40 – 400 mm |
| Kalınlık | 16 – 30 mm |
| Elektriksel | |
| Güç aralığı | 500 – 20000 W |
| Çalışma gerilimi | 230 / 400 V |
| Güç toleransı | ±10 % |
| Faz | 1F / 3F |
| Termal | |
| Watt yoğunluğu | max 8 W/cm² |
| Maks. çalışma sıcaklığı | 650 °C |
| Malzeme | |
| İzolasyon | Geçmeli seramik boncuk |
| Gövde malzemesi | AISI 304 paslanmaz sac / seramik fiber izolasyon |

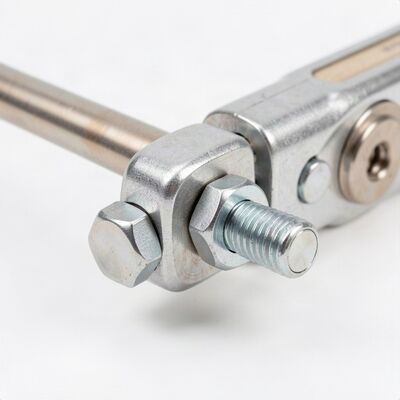

| Montaj tipi | Menteşeli, cıvatalı kulak |

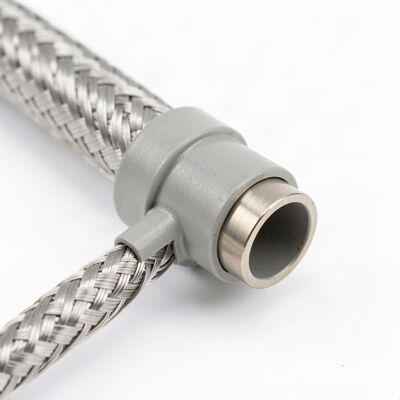

| Bağlantı / çıkış tipi | Seramik klemens kutusu, çelik örgü korumalı kablo |
| Termokupl yuvası opsiyonu | Var |
| Yüzey işlem | Hava soğutma kanalı opsiyonu |
| Kalite | |
| Test | %100 direnç ve yalıtım testi |
| Garanti süresi | 12 ay |
Standart Ölçüler
Listede olmayan ölçüler için teknik resminizi gönderin; özel imalat yapıyoruz.
Kullanım Alanları
- Ekstrüzyon kovanı
- Büyük çaplı kalıp
- Fırın gövdesi
- Isıl işlem hattı
İlgili Sektörler
Bu Ürünle İlgili Sorular
Seramik boncuk yapısı ve iç izolasyon katmanı nedeniyle kesit 16–30 mm arasındadır. Bu kalınlık dezavantaj gibi görünse de dışarıya olan ısı kaybını azaltır ve enerji tüketimini düşürür.
Renk veya malzeme değişiminde kovanın hızlı soğutulması gerekir. Bant üzerine açılan kanallara fan bağlanarak soğuma süresi belirgin biçimde kısalır, çevrim süresi düşer.
