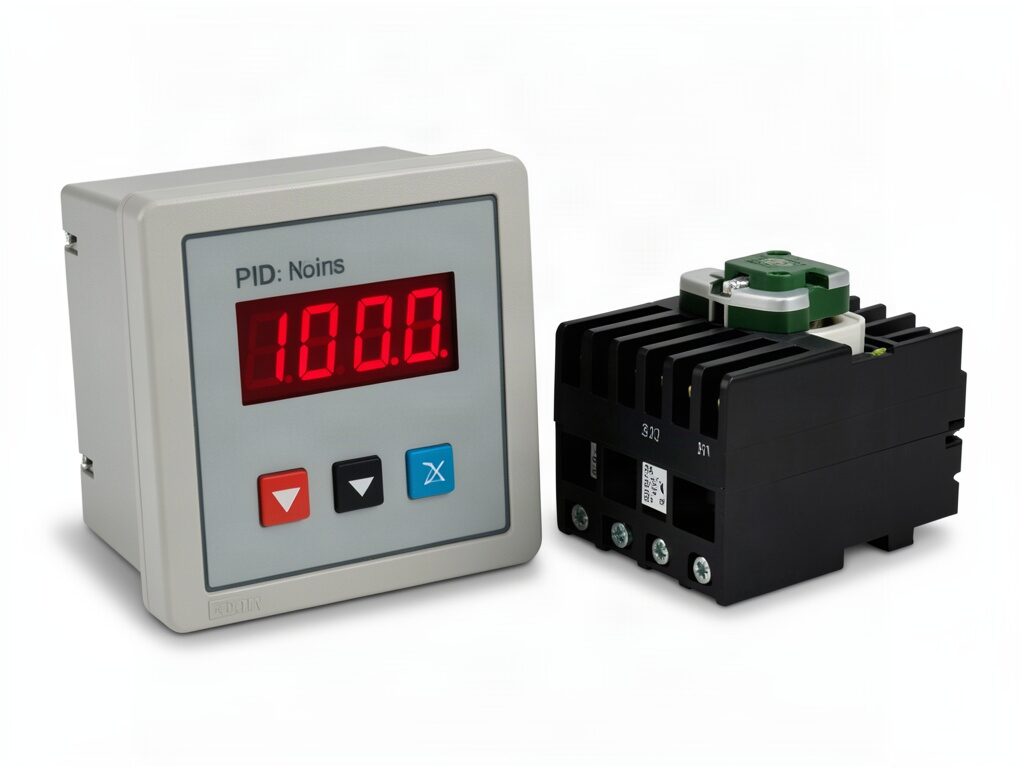

Ölçülen sıcaklığa göre rezistansı devreye alan kontrol elemanları: kapiler termostatlar, dijital PID cihazlar ve çok bölgeli kontrol panoları.
Diğer adlar: PID kontrol cihazı · Termostat · Sıcaklık kontrol panosu
Teknik resminizi teklif formundan yükleyebilirsiniz.
Genel Bilgiler
Sıcaklık kontrolü iki temel yöntemle yapılır. Aç-kapa (on/off) kontrol, ayarlanan değere ulaşıldığında rezistansı keser, belirli bir fark kadar düştüğünde tekrar açar. Basit ve ekonomiktir; ancak sıcaklık daima ayar noktası etrafında salınır. Kapiler termostatlar bu prensiple çalışır ve elektrik beslemesi gerektirmeden mekanik olarak anahtarlama yapar.
PID kontrol ise sıcaklığın ayar noktasına yaklaşma hızını ölçer ve gücü kademeli olarak düşürerek aşmayı (overshoot) önler. Hassas sıcaklık tutulması gereken proseslerde standarttır. Katı hal rölesi (SSR) ile birlikte kullanıldığında saniyeler mertebesinde anahtarlama yapabilir; mekanik kontaktörün aksine aşınan parçası yoktur ve ±1 °C içinde kontrol sağlar.
Çok bölgeli uygulamalarda — ekstrüzyon hatları, sıcak yolluk sistemleri, çok bölgeli fırınlar — kontrol cihazları, SSR'ler, sigortalar ve fanlar tek bir pano içinde toplanır. Bölge sayısı, güç ve sensör tipi bilgisiyle pano projelendirmesi ve imalatı yapılabilir.
Teknik Özellikler
Bu tablodaki değerler taslaktır; teknik onay sürecindedir. Kesin değerler için teklif talebi oluşturun.
| Elektriksel | |
|---|---|
| Kontrol tipi | Kapiler termostat (on/off), dijital PID |
| Sensör girişi | J / K / T termokupl, PT100 |
| Çıkış tipi | Röle, SSR sürücü, 4–20 mA |
| Anahtarlama akımı | 10 – 100 (SSR'ye göre) A |
| Besleme gerilimi | 230 / 400 V |
| Koruma sınıfı | IP20 (cihaz) / IP54 (pano) IP |
| Termal | |
| Ölçüm aralığı | 0 – 400 (termostat) / sensör aralığı (PID) °C |
| Kontrol hassasiyeti | ±1 (PID + SSR) °C |
| Malzeme | |
| Pano gövdesi | Elektrostatik boyalı sac / paslanmaz |
| Bölge sayısı | 1 – 24 (pano) |
| Kalite | |
| Test | Fonksiyon ve yük altında çalışma testi |
| Garanti süresi | 12 ay |
Kullanım Alanları
- Ekstrüzyon hattı
- Sıcak yolluk kontrolü
- Fırın kontrolü
- Tank termostatı
- Kurutma hattı
İlgili Sektörler
Bu Ürünle İlgili Sorular
Sıcaklığın birkaç derece salınması sorun değilse termostat yeterli ve ekonomiktir. Ürün kalitesi sıcaklığa duyarlıysa (plastik işleme, gıda, ısıl işlem) PID + SSR kombinasyonu gerekir; ±1 °C içinde kontrol sağlar.
Kontaktör mekanik bir anahtardır ve sık anahtarlamada kontakları aşınır. PID kontrol saniyede birkaç kez anahtarlama yapabildiği için kontaktör kısa sürede bozulur. SSR'de hareketli parça yoktur, sessizdir ve çok daha uzun ömürlüdür.
