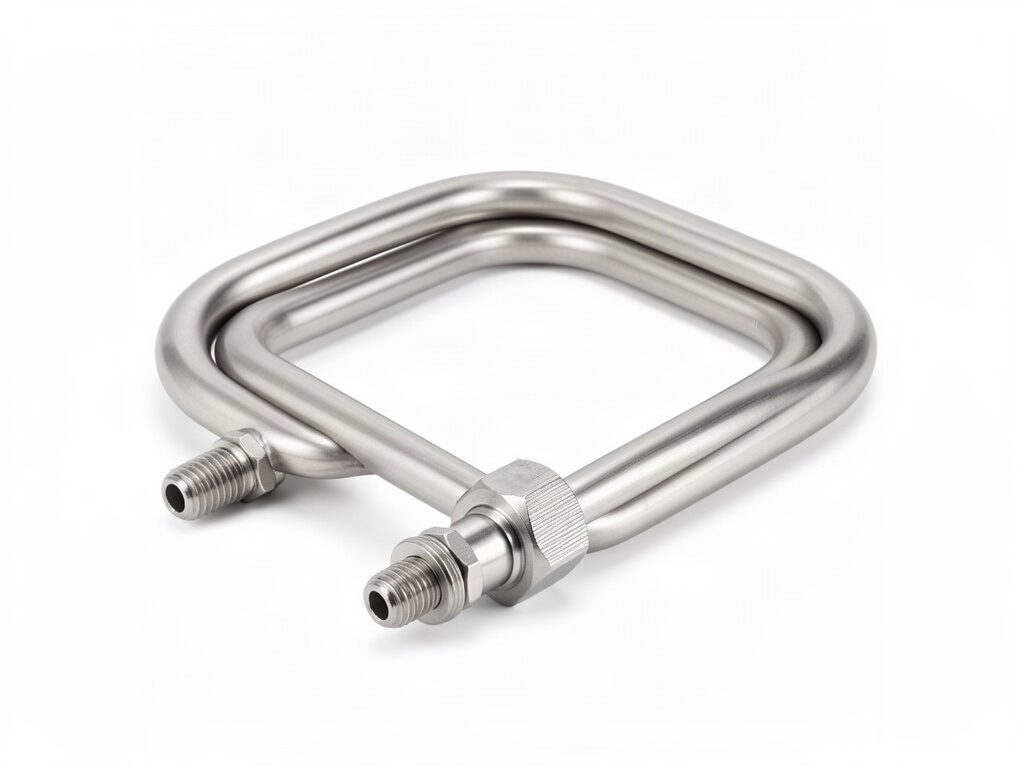

Paslanmaz veya Incoloy boru içine sarılan NiCr tel, titreşimli MgO dolgu ve çekme presi ile sıkıştırılır. U, W, spiral ve müşteri resmine özel formlarda üretilir.
Diğer adlar: Boru tipi rezistans · Tubular heater
Teknik resminizi teklif formundan yükleyebilirsiniz.
Genel Bilgiler
Boru rezistans, endüstriyel ısıtmanın en temel ve en yaygın ürünüdür. Paslanmaz çelik veya Incoloy boru içine yerleştirilen NiCr direnç teli, yüksek saflıkta magnezyum oksit (MgO) tozu ile çevrelenir; toz titreşimle sıkıştırılır ve boru çekme presinden geçirilerek çapı küçültülür. Bu işlem MgO'yu taş sertliğinde bir kütleye dönüştürür — hem mükemmel bir elektrik yalıtkanı hem de iyi bir ısı iletkenidir.
Üretimin ardından boru, teknik resme göre CNC tezgâhında bükülür. U, W, çift U, spiral ve çok katlı formlar standarttır; müşteri resmine göre özel geometriler üretilir. Uçlarda soğuk bölge bırakılarak flanş veya manşon dışında kalan kısımda ısı üretilmemesi sağlanır.
Malzeme seçimi ısıtılacak akışkana göre yapılır. AISI 304 su ve genel amaçlı kullanımda, AISI 316 klorür içeren ortamlarda, AISI 321 ve Incoloy 800 ise yüksek sıcaklık ve hava ısıtmada tercih edilir. Watt yoğunluğu da akışkana bağlıdır: suda 10 W/cm²'ye kadar çıkılabilirken, yağda 3 W/cm² üzerine çıkmak yüzeyde kraking ve karbon birikmesine yol açar.
Teknik Özellikler
Bu tablodaki değerler taslaktır; teknik onay sürecindedir. Kesin değerler için teklif talebi oluşturun.
| Boyutsal | |
|---|---|
| Gövde çapı | 6,5 / 8 / 8,5 / 10 / 11,5 / 12 / 14 / 16 mm |
| Rezistans boyu | 200 – 6000 (açık uzunluk) mm |
| Soğuk uç boyu | 40 – 200 mm |
| Boyut toleransı | ±%2 (açık boy) |
| Elektriksel | |
| Güç aralığı | 200 – 15000 W |
| Çalışma gerilimi | 110 / 230 / 400 V |
| Faz | 1F / 3F |
| Güç toleransı | +5 / −10 % |
| Yalıtım direnci | > 5 (500 V DC) MΩ |
| Termal | |
| Watt yoğunluğu | max 12 (su) / 3 (yağ) / 5 (hava) W/cm² |
| Maks. çalışma sıcaklığı | 750 °C |
| Malzeme | |
| Gövde malzemesi | AISI 304 / 316 / 321 / Incoloy 800 / bakır |
| Dolgu | Yüksek saflıkta MgO, presli |
| Form / büküm seçenekleri | Düz, U, W, çift U, spiral, resme özel |

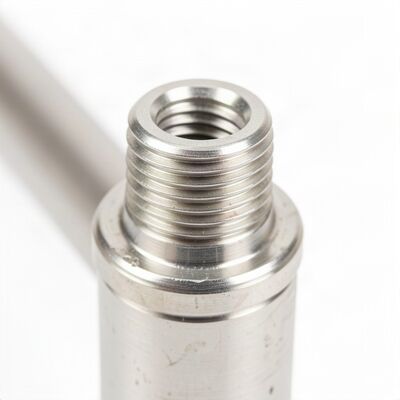

| Bağlantı / çıkış tipi | M4 saplama, kablo, fiş, manşon, flanş |
| Kalite | |
| Test | %100 direnç, yalıtım ve yüksek gerilim testi |
| Garanti süresi | 12 ay |
Standart Ölçüler
Listede olmayan ölçüler için teknik resminizi gönderin; özel imalat yapıyoruz.
| Ürün kodu | Ø (mm) | Açık boy (mm) | Güç (W) | Gerilim (V) | Teklif |
|---|---|---|---|---|---|
| RV-B-085-0400 | 8,5 | 400 | 500 | 230 | TEKLİF |
| RV-B-085-0600 | 8,5 | 600 | 800 | 230 | TEKLİF |
| RV-B-085-0800 | 8,5 | 800 | 1000 | 230 | TEKLİF |
| RV-B-115-0800 | 11,5 | 800 | 1500 | 230 | TEKLİF |
| RV-B-115-1200 | 11,5 | 1200 | 2000 | 230 | TEKLİF |
| RV-B-115-1600 | 11,5 | 1600 | 3000 | 230 | TEKLİF |
| RV-B-140-2000 | 14 | 2000 | 4000 | 400 | TEKLİF |
| RV-B-160-2500 | 16 | 2500 | 6000 | 400 | TEKLİF |
Kullanım Alanları
- Sıvı ısıtma
- Kalıp ısıtma
- Fırın
- Kazan
- Hava ısıtma
- Tank
İlgili Sektörler
Bu Ürünle İlgili Sorular
Yağ, su kadar iyi ısı taşımaz. Yüksek watt yoğunluğunda rezistans yüzeyinde yağ krakinge uğrar, karbon tabakası oluşur ve bu tabaka ısı iletimini keserek rezistansın yanmasına yol açar. Yağ uygulamalarında 3 W/cm² sınırı önerilir.
Sıvı için tasarlanmış bir rezistansın kuru çalıştırılması en sık görülen arıza nedenidir. Su içinde 10 W/cm² ile güvenle çalışan bir ürün, havada aynı gücü atamaz ve dakikalar içinde yanar. Seviye korumalı termostat kullanılması zorunludur.
