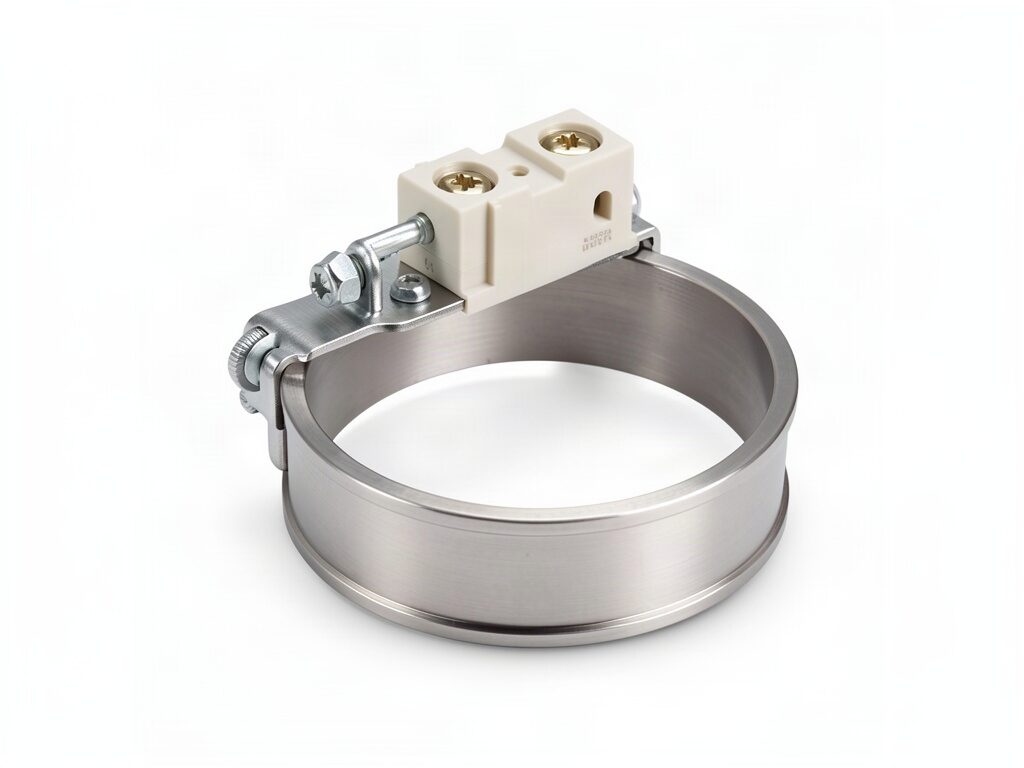

Mika levha üzerine şerit direnç sarımı; paslanmaz sac gövde ile kovanı saran, en yaygın kullanılan bant tipi ısıtıcı.
Diğer adlar: Mika bant rezistans · Mica band heater
Teknik resminizi teklif formundan yükleyebilirsiniz.
Genel Bilgiler
Mika izolasyonlu kelepçe rezistans, mika levha üzerine sarılmış şerit direnç telinin paslanmaz sac gövde içine alınmasıyla üretilir. Ekstrüzyon ve enjeksiyon makinelerinin kovanlarını saran en yaygın ısıtıcı tipidir; ince kesiti sayesinde dar montaj aralıklarına girer ve ısıyı doğrudan kovan yüzeyine aktarır.
Ürünün ömrünü belirleyen ana etken sıkma kuvvetidir. Gevşek sıkılan bir kelepçe, kovan ile arasında hava boşluğu bırakır; rezistans ısıyı aktaramaz, kendi üzerinde toplar ve mika izolasyon karbonlaşır. Bu nedenle montajdan sonra ilk ısınmayı takiben cıvataların yeniden sıkılması önerilir — metal genleşmesiyle birlikte sıkma kuvveti azalır.

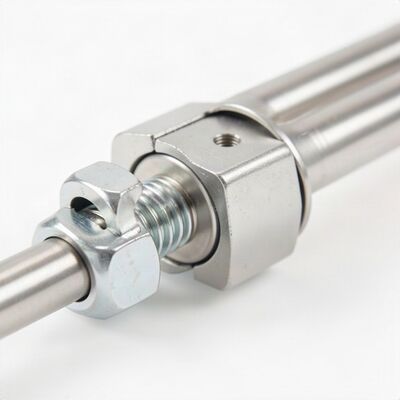

Sıkma yöntemi olarak menteşeli kelepçe, cıvatalı kulak, kayış tipi germe ve tel gergi seçenekleri sunulur. Kovan üzerinde nozul, sensör veya besleme deliği bulunuyorsa bant üzerine kesim ve delik açılabilir; kesim bölgesinde tel sarımı kesintisiz devam ettirilerek soğuk bölge oluşması engellenir.
Teknik Özellikler
Bu tablodaki değerler taslaktır; teknik onay sürecindedir. Kesin değerler için teklif talebi oluşturun.
| Boyutsal | |
|---|---|
| İç çap | 25 – 600 mm |
| Genişlik | 20 – 250 mm |
| Kalınlık | 2,5 – 4 mm |
| Boyut toleransı | ±1 mm (iç çap) |
| Elektriksel | |
| Güç aralığı | 100 – 6000 W |
| Çalışma gerilimi | 110 / 230 / 400 V |
| Güç toleransı | ±10 % |
| Faz | 1F / 3F |
| Termal | |
| Watt yoğunluğu | max 4,5 W/cm² |
| Maks. çalışma sıcaklığı | 450 °C |
| Malzeme | |
| İzolasyon | Mika levha |
| Gövde malzemesi | AISI 304 paslanmaz sac |
| Montaj tipi | Menteşeli, cıvatalı kulak, kayış germe, tel gergi |

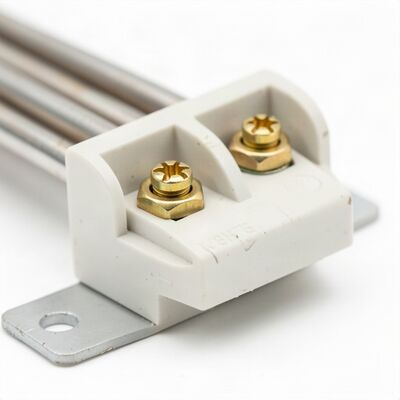

| Bağlantı / çıkış tipi | Seramik klemens, kablo çıkışı, fiş |
| Termokupl yuvası opsiyonu | Var |
| Kalite | |
| Test | %100 direnç ve yalıtım testi |
| Garanti süresi | 12 ay |
Standart Ölçüler
Listede olmayan ölçüler için teknik resminizi gönderin; özel imalat yapıyoruz.
| Ürün kodu | İç Ø (mm) | Genişlik (mm) | Güç (W) | Gerilim (V) | Teklif |
|---|---|---|---|---|---|
| RV-KM-030-030 | 30 | 30 | 150 | 230 | TEKLİF |
| RV-KM-040-040 | 40 | 40 | 250 | 230 | TEKLİF |
| RV-KM-050-050 | 50 | 50 | 400 | 230 | TEKLİF |
| RV-KM-060-060 | 60 | 60 | 600 | 230 | TEKLİF |
| RV-KM-080-080 | 80 | 80 | 1000 | 230 | TEKLİF |
| RV-KM-100-100 | 100 | 100 | 1600 | 230 | TEKLİF |
| RV-KM-120-100 | 120 | 100 | 2000 | 230 | TEKLİF |
| RV-KM-150-120 | 150 | 120 | 3000 | 400 | TEKLİF |
Kullanım Alanları
- Ekstrüzyon kovanı
- Enjeksiyon kovanı
- Boru hattı
- Tank cidarı
- Kalıp bloğu
İlgili Sektörler
Bu Ürünle İlgili Sorular
Çalışma sıcaklığınız 450 °C altındaysa mika daha ince, daha ekonomik ve yeterlidir. 450–650 °C aralığında ve yüksek watt yoğunluğu gereken uygulamalarda seramik izolasyonlu kelepçe kullanılmalıdır.
En sık neden gevşek sıkmadır. İlk ısınmadan sonra cıvataları yeniden sıkın. İkinci sık neden kovan yüzeyindeki plastik kalıntısı veya oksit tabakasıdır; montaj öncesi yüzey temizlenmelidir.
