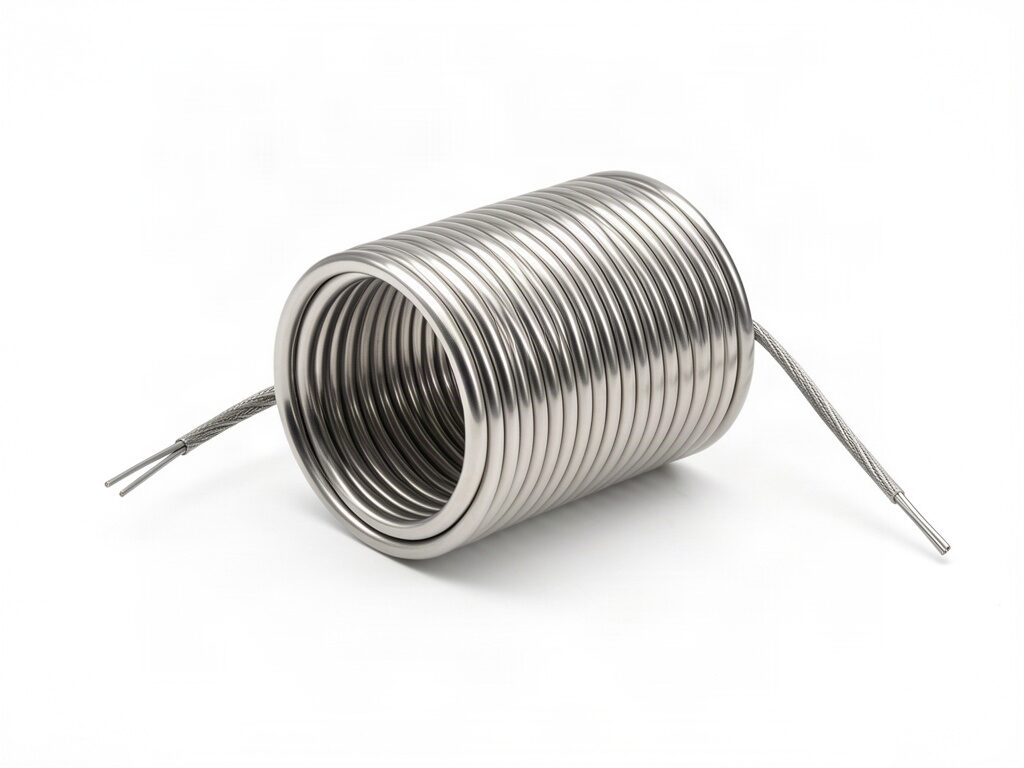

Kare veya dikdörtgen kesitli, esnek yapıda sarılabilen; sıcak yolluk ve nozul gövdelerine doğrudan sarılan yüksek performanslı ısıtıcı.
Diğer adlar: Sıcak yolluk rezistansı · Coil heater · Hot runner heater
Teknik resminizi teklif formundan yükleyebilirsiniz.
Genel Bilgiler

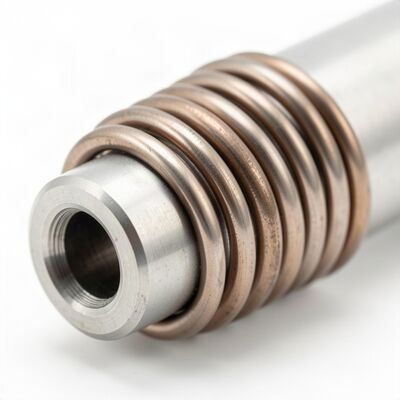

Spiral rezistans, dikdörtgen kesitli bir gövde içine yerleştirilmiş direnç telinin, uygulama sırasında istenen çapa sarılabilmesini sağlayan esnek yapıda üretilmesiyle elde edilir. Sıcak yolluk sistemlerinde nozul gövdesine doğrudan sarılarak boşluksuz temas kurar; bu nedenle aynı güçte bant tipi ısıtıcıdan daha verimli çalışır.
Kare kesitin avantajı temas alanıdır: yuvarlak kesitli bir tel gövdeye yalnızca teğet noktasında dokunurken, düz yüzeyli kesit tüm genişliği boyunca temas eder. Bu, ısı transferini artırır ve rezistans yüzey sıcaklığını düşürerek ömrü uzatır.
Ürün, sarım adımı değiştirilerek dağılımlı güç profiliyle üretilebilir. Sıcak yolluk nozullarında uç bölge kalıba temas ettiği için daha fazla ısı kaybeder; bu bölgede sarım sıklaştırılarak yerel güç artırılır, gövde ortasında ise seyreltilir. Böylece nozul boyunca ±5 °C içinde homojen sıcaklık profili elde edilir.
Teknik Özellikler
Bu tablodaki değerler taslaktır; teknik onay sürecindedir. Kesin değerler için teklif talebi oluşturun.
| Boyutsal | |
|---|---|
| Kesit ölçüsü | 2,2×4,2 / 1,8×3,8 / 2,4×4,4 mm |
| Sarım iç çapı | 8 – 100 mm |
| Rezistans boyu | 500 – 5000 (açık uzunluk) mm |
| Elektriksel | |
| Güç aralığı | 100 – 2500 W |
| Çalışma gerilimi | 230 / 400 V |
| Güç toleransı | ±10 % |
| Termal | |
| Watt yoğunluğu | max 15 W/cm² |
| Maks. çalışma sıcaklığı | 750 °C |
| Malzeme | |
| Gövde malzemesi | Incoloy 800 / AISI 321 |
| Dolgu | Yüksek saflıkta MgO, presli |
| Form / büküm seçenekleri | Silindirik, konik, kare sarım; dağılımlı güç profili |
| Termokupl yuvası opsiyonu | Entegre J / K tipi termokupl |
| Bağlantı / çıkış tipi | Çelik örgü korumalı kablo, seramik izolatör |
| Kalite | |
| Test | %100 direnç ve yalıtım testi |
| Garanti süresi | 12 ay |
Kullanım Alanları
- Sıcak yolluk nozulu
- Manifold gövdesi
- Küçük çaplı kalıp
- Dozaj memesi
İlgili Sektörler
Bu Ürünle İlgili Sorular
Sarım işlemi ısıtıcının ömrünü doğrudan etkilediği için üretimde istenen çapa göre sarılmış olarak teslim edilmesini öneriyoruz. Sahada zorlanarak yapılan sarımda gövde ezilir ve iç izolasyon zarar görür.
Sarım adımının rezistans boyunca değiştirilerek bazı bölgelere daha fazla güç verilmesidir. Isı kaybının fazla olduğu uç bölgelerde sarım sıklaştırılır, böylece nozul boyunca homojen sıcaklık elde edilir.
