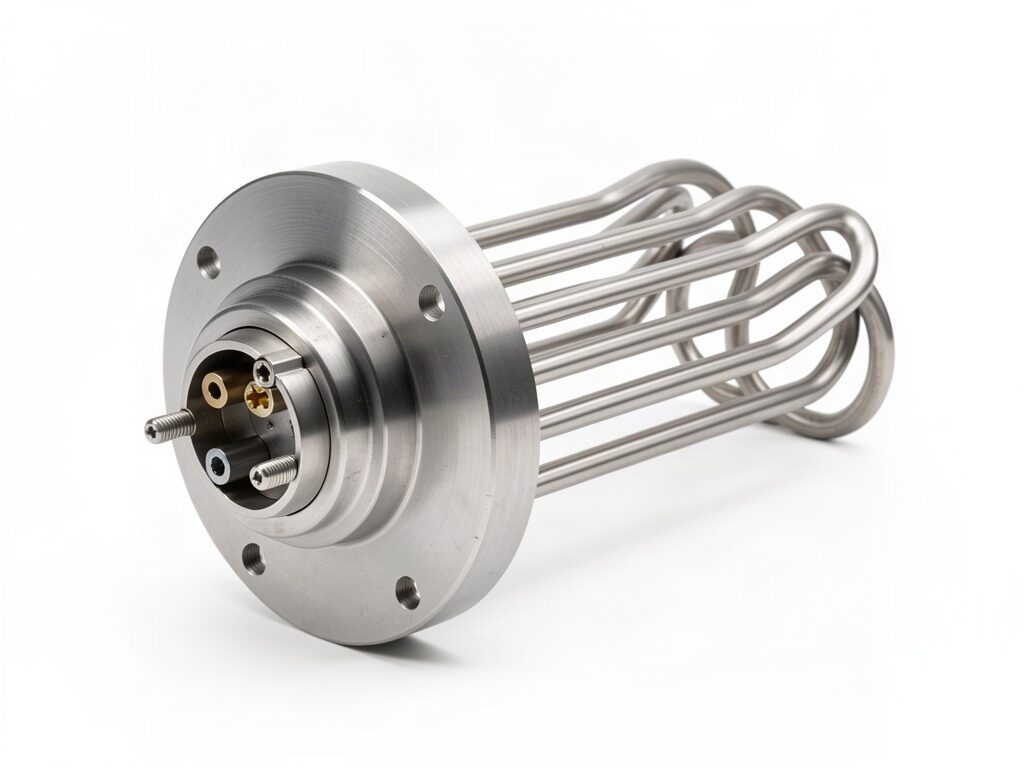

Birden fazla boru rezistansın ortak bir flanş üzerine kaynatılmasıyla oluşan, tank ve kazanlara doğrudan monte edilen ısıtma grubu.
Diğer adlar: Flanşlı daldırma rezistans · Flanged immersion heater
Teknik resminizi teklif formundan yükleyebilirsiniz.
Genel Bilgiler
Flanşlı rezistans, birden çok U formlu boru rezistansın DIN veya ANSI standardında bir flanş üzerine kaynaklanmasıyla üretilen komple bir ısıtma grubudur. Tank, kazan, otoklav ve proses kaplarının cidarına açılan flanş ağzına cıvatalanarak monte edilir; sızdırmazlık conta ile sağlanır.
Bu ürünün avantajı servis kolaylığıdır. Tek bir flanş sökülerek tüm ısıtma grubu tanktan çıkarılabilir; temizlik, kireç sökme veya eleman değişimi için tankın boşaltılması dışında ek işlem gerekmez. Elemanlar tek tek değiştirilebilir şekilde tasarlanabilir.

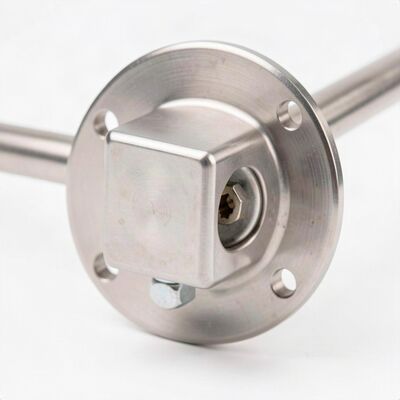

Flanş üzerine klemens kutusu monte edilir; kutu içinde elemanların yıldız veya üçgen bağlantısı yapılır ve termostat, aşırı sıcaklık koruması ile sensör bağlantıları toplanır. Patlayıcı ortam gerektiren uygulamalarda Exproof sertifikalı klemens kutusu ve ATEX uygun eleman tasarımı ile üretim yapılır.
Teknik Özellikler
Bu tablodaki değerler taslaktır; teknik onay sürecindedir. Kesin değerler için teklif talebi oluşturun.
| Boyutsal | |
|---|---|
| Flanş ölçüsü / DIN | DN50 / DN65 / DN80 / DN100 / DN150 / DN200 / DN300 |
| Gövde çapı | 8,5 / 11,5 / 14 / 16 mm |
| Daldırma boyu | 300 – 2500 mm |
| Elektriksel | |
| Güç aralığı | 3 – 150 kW |
| Çalışma gerilimi | 230 / 400 V |
| Faz | 1F / 3F (yıldız veya üçgen) |
| Koruma sınıfı | IP54 / IP65 klemens kutusu IP |
| Ex koruma işareti | Exproof versiyon opsiyonel (ATEX) |
| Termal | |
| Watt yoğunluğu | max 10 (su) / 3 (yağ) W/cm² |
| Maks. çalışma sıcaklığı | 550 °C |
| Malzeme | |
| Gövde malzemesi | AISI 304 / 316 / 321 / Incoloy 800 |
| Flanş malzemesi | Karbon çelik / AISI 304 / AISI 316 |
| Montaj tipi | Cıvatalı flanş, contalı sızdırmazlık |
| Termokupl yuvası opsiyonu | Termostat ve aşırı sıcaklık koruma yuvası |
| Kalite | |
| Test | %100 elektriksel test, basınç sızdırmazlık testi |
| Garanti süresi | 12 ay |
Kullanım Alanları
- Su tankı
- Yağ tankı
- Kazan
- Otoklav
- Proses kabı
- Buhar üreteci
İlgili Sektörler
Bu Ürünle İlgili Sorular
Tank üzerindeki mevcut flanş ağzının DN ölçüsü, delik sayısı, delik çapı ve delik dairesi çapı (PCD) bilgisi gereklidir. Bu bilgiler yoksa flanşın fotoğrafı ve ölçüleri ile teklif talebi oluşturabilirsiniz.
Evet, doğrudan. Kireç tabakası ısı iletimini keser ve rezistans yüzey sıcaklığı hızla yükselir. Sert su kullanılan tesislerde periyodik kireç sökme yapılması veya düşük watt yoğunluklu tasarım seçilmesi önerilir.
