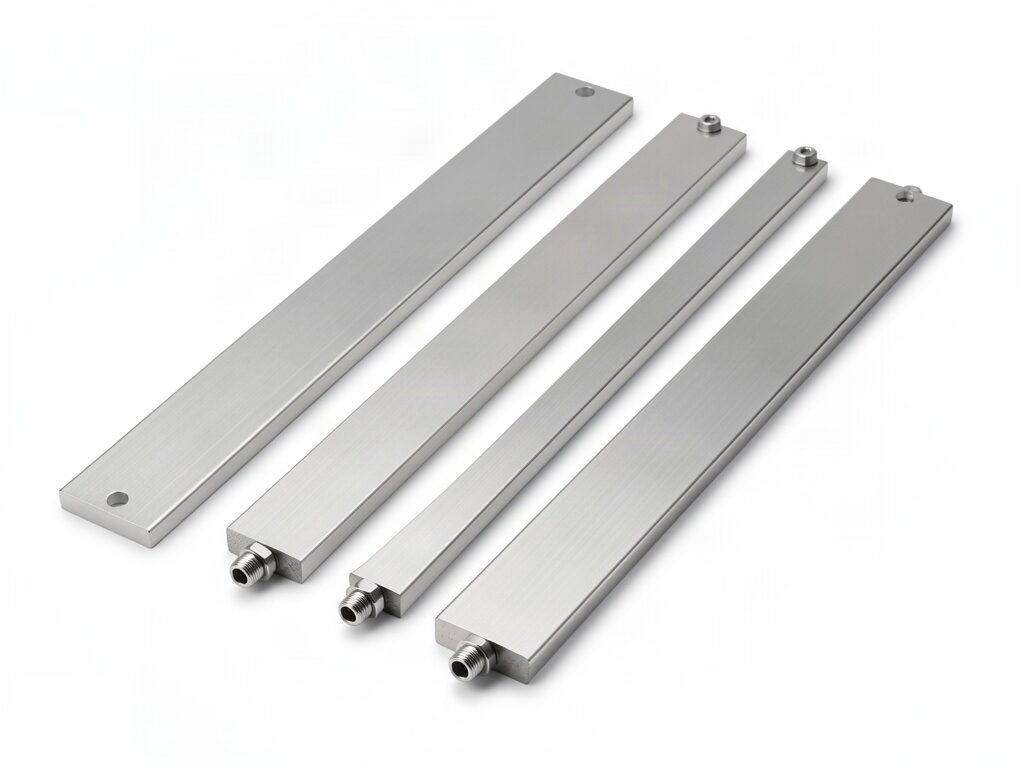

Mika levha üzerine şerit direnç sarımı, paslanmaz sac gövde; düz yüzey uygulamalarının standart çözümü.
Diğer adlar: Mika plaka rezistans · Strip heater
Teknik resminizi teklif formundan yükleyebilirsiniz.
Genel Bilgiler
Plaka rezistans, mika levha üzerine sarılmış şerit direnç telinin paslanmaz sac gövde arasına preslenmesiyle üretilen düz formlu bir ısıtıcıdır. Kalıp plakaları, pres tablaları, kurutma tünelleri ve kaynak çeneleri gibi düz yüzeylerin ısıtılmasında kullanılır.
Isı transferi tamamen temasa dayandığı için montaj yüzeyinin düzlüğü belirleyicidir. Eğri veya çapaklı bir yüzeye monte edilen plaka rezistans, yalnızca temas ettiği noktalardan ısı verir; temas etmeyen bölgelerde yerel aşırı ısınma oluşur ve mika izolasyon karbonlaşır. Montaj öncesi yüzeyin taşlanması ve cıvataların merkezden dışarı doğru kademeli sıkılması önerilir.

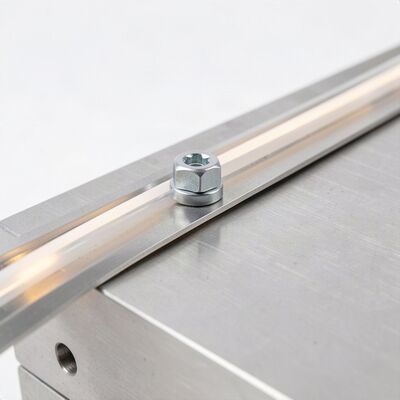

Gövde üzerinde montaj için delik, kulak veya saplama seçenekleri sunulur. Uçlarda soğuk bölge bırakılarak kablo çıkışının aşırı ısınması önlenir. İhtiyaca göre gövde üzerine sensör yuvası açılabilir veya termostat entegre edilebilir.
Teknik Özellikler
Bu tablodaki değerler taslaktır; teknik onay sürecindedir. Kesin değerler için teklif talebi oluşturun.
| Boyutsal | |
|---|---|
| Genişlik | 30 / 40 / 50 / 65 / 80 / 100 / 150 mm |
| Rezistans boyu | 100 – 1500 mm |
| Kalınlık | 3 – 8 mm |
| Boyut toleransı | ±2 mm (boy) |
| Elektriksel | |
| Güç aralığı | 150 – 4000 W |
| Çalışma gerilimi | 110 / 230 / 400 V |
| Güç toleransı | ±10 % |
| Termal | |
| Watt yoğunluğu | max 5 W/cm² |
| Maks. çalışma sıcaklığı | 450 °C |
| Malzeme | |
| İzolasyon | Mika levha |
| Gövde malzemesi | AISI 304 paslanmaz sac |
| Montaj tipi | Delikli, kulaklı, saplamalı |

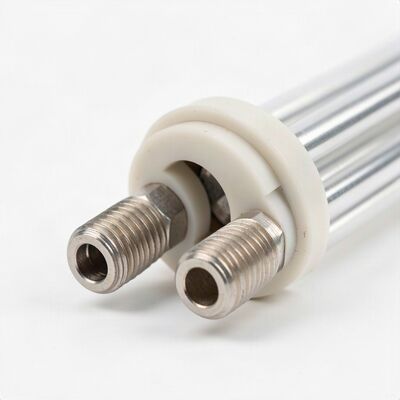

| Bağlantı / çıkış tipi | Saplama uç, seramik klemens, kablo |
| Kalite | |
| Test | %100 direnç ve yalıtım testi |
| Garanti süresi | 12 ay |
Standart Ölçüler
Listede olmayan ölçüler için teknik resminizi gönderin; özel imalat yapıyoruz.
Kullanım Alanları
- Pres tablası
- Kalıp plakası
- Kurutma tüneli
- Kaynak çenesi
- Ambalaj makinesi
İlgili Sektörler
Bu Ürünle İlgili Sorular
Hayır. Plaka rezistans düz yüzey için tasarlanmıştır; eğri yüzeyde temas etmeyen bölgeler yerel aşırı ısınma yapar. Eğri yüzeyler için kelepçe veya esnek silikon rezistans kullanılmalıdır.
Merkezden dışarı doğru kademeli olarak ve eşit torkla sıkılmalıdır. Tek taraftan sıkma plakayı eğer ve temas kaybına yol açar.
