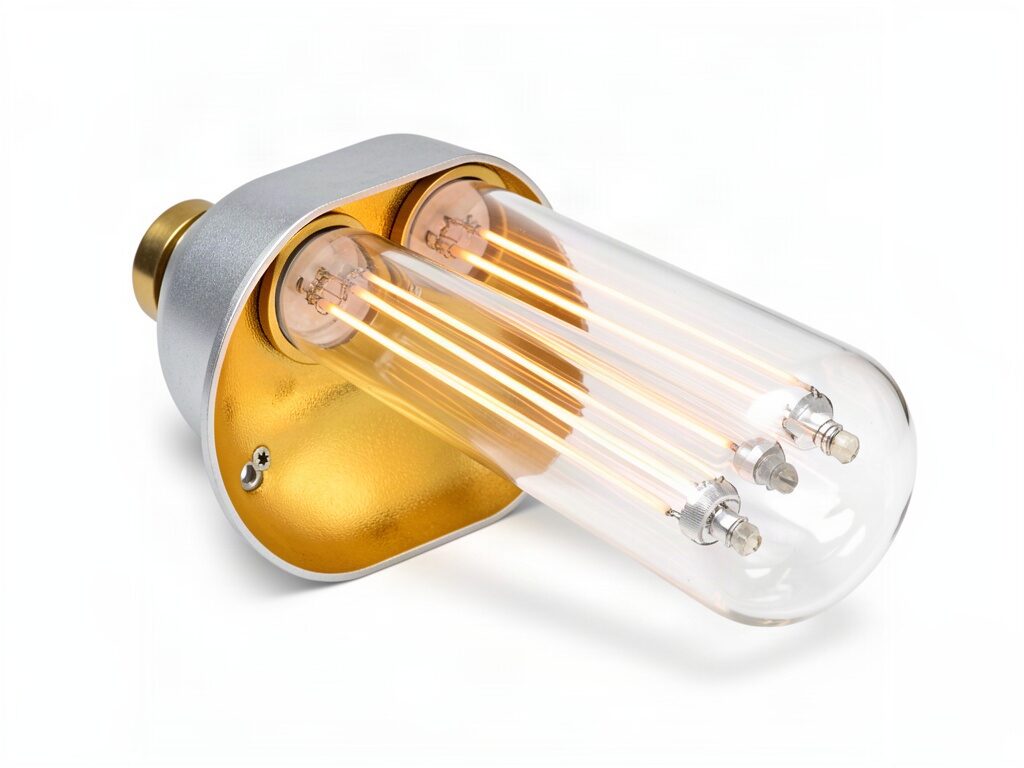

Tek bir gövdede birleştirilmiş iki quartz tüp; aynı montaj alanında iki katına yakın ışınım gücü sağlar.
Diğer adlar: Çift tüplü quartz rezistans · Twin tube quartz heater
Teknik resminizi teklif formundan yükleyebilirsiniz.
Genel Bilgiler
Çift tüplü quartz rezistans, iki kuvars borunun ortak bir gövde içinde yan yana birleştirilmesiyle üretilir. Aynı montaj genişliğinde yaklaşık iki kat güç sunar; bu nedenle alanın kısıtlı, gerekli ışınım yoğunluğunun ise yüksek olduğu uygulamalarda tercih edilir.
İki tüpün ayrı ayrı kontrol edilebilmesi bu ürünün en pratik özelliğidir. Düşük güç ihtiyacında yalnızca bir tüp devreye alınarak enerji tasarrufu sağlanır; tam güç gerektiğinde ikisi birlikte çalıştırılır. Bu, kademeli güç kontrolünü ek donanım olmadan mümkün kılar.
Tipik kullanım alanları termoform ısıtma fırınları, geniş yüzeyli kurutma tünelleri ve cam işleme hatlarıdır. Gövde uzunluğu ve reflektör tipi uygulamaya göre üretilir; sıra halinde dizilerek ısıtma alanı oluşturulduğunda tüpler arası mesafe, hedef yüzeyde homojen ışınım dağılımı verecek şekilde hesaplanır.
Teknik Özellikler
Bu tablodaki değerler taslaktır; teknik onay sürecindedir. Kesin değerler için teklif talebi oluşturun.
| Boyutsal | |
|---|---|
| Toplam gövde genişliği | 23 / 33 mm |
| Rezistans boyu | 200 – 2000 mm |
| Elektriksel | |
| Güç aralığı | 1000 – 8000 W |
| Çalışma gerilimi | 230 / 400 V |
| Faz | Tüpler ayrı ayrı kontrol edilebilir |
| Termal | |
| Dalga boyu | 1,2 – 2,0 (kısa dalga) µm |
| Isınma / tepki süresi | 1 – 3 s |
| Yüzey sıcaklığı | max 900 °C |
| Malzeme | |
| Gövde malzemesi | Saydam kuvars cam, çift tüp |
| Reflektör | Altın kaplama / alüminyum |
| Bağlantı / çıkış tipi | Seramik başlık, yüksek ısıya dayanıklı kablo |
| Kalite | |
| Test | %100 direnç testi |
| Garanti süresi | 12 ay |
Kullanım Alanları
- Termoform fırını
- Geniş yüzey kurutma
- Cam işleme
- Kompozit kürleme
İlgili Sektörler
Bu Ürünle İlgili Sorular
Montaj alanı kısıtlıysa ve gereken ışınım yoğunluğu yüksekse çift tüp aynı genişlikte iki kat güç verir. Ayrıca tüpler ayrı kontrol edilerek ek donanım olmadan iki kademeli güç ayarı elde edilir.
Gövde tasarımına bağlıdır. Servis edilebilir versiyon talep edilirse tüpler ayrı ayrı değiştirilebilecek şekilde üretilir; siparişte belirtilmesi gerekir.
