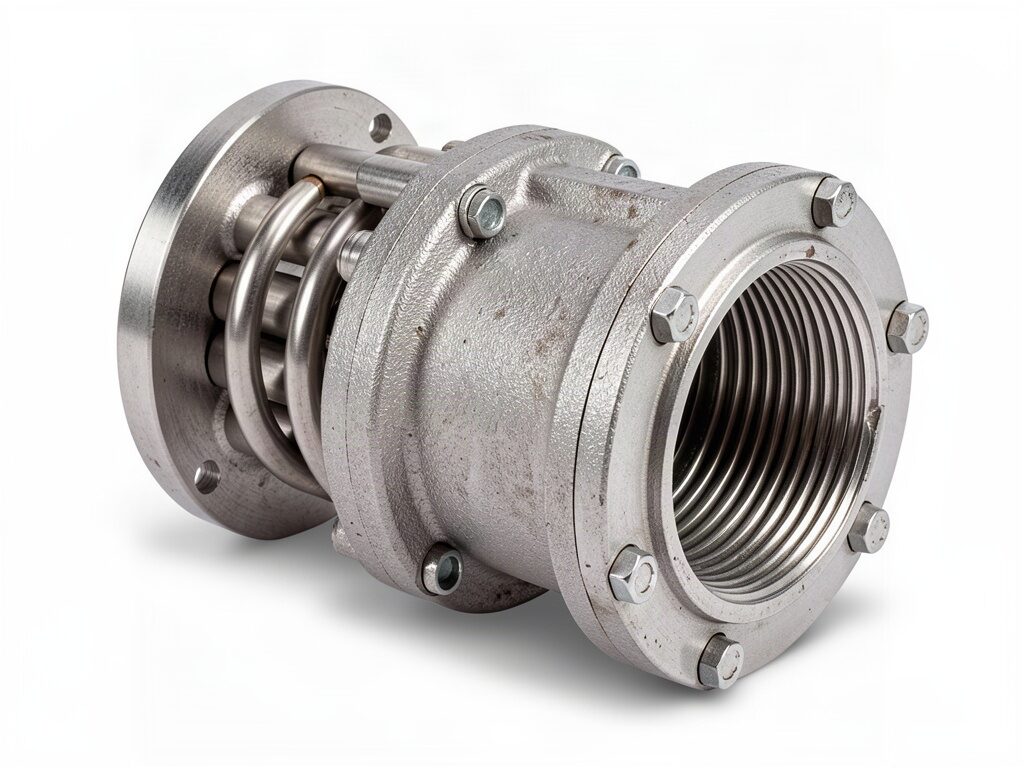

Patlayıcı gaz ve toz ortamlarında kullanılmak üzere, ateşleme kaynağı oluşturmayacak şekilde tasarlanan ısıtma grupları.
Diğer adlar: ATEX rezistans · Explosion proof heater · Patlamaya karşı korumalı ısıtıcı
Teknik resminizi teklif formundan yükleyebilirsiniz.
Genel Bilgiler
Exproof ısıtıcılar, ortamda patlayıcı gaz, buhar veya toz bulunma ihtimali olan tesislerde kullanılır. Petrokimya, boya ve solvent tesisleri, akaryakıt depoları, ilaç ve kimya üretimi tipik uygulama alanlarıdır. Standart bir ısıtıcı bu ortamlarda iki nedenden dolayı kullanılamaz: klemens bağlantısında oluşabilecek kıvılcım ve yüzey sıcaklığının ortamdaki maddenin tutuşma sıcaklığını aşması.
Exproof tasarım her iki riski de ele alır. Elektriksel bağlantılar, içeride oluşabilecek bir patlamayı hapsedecek ve dışarı alev çıkışına izin vermeyecek şekilde tasarlanmış alev sızdırmaz (Ex d) döküm kutu içine alınır. Isıtıcı elemanın yüzey sıcaklığı ise, ortamdaki maddenin tutuşma sıcaklığının altında kalacak biçimde sınırlanır — bu, sıcaklık sınıfı (T1–T6) ile ifade edilir.
Doğru ürünün belirlenmesi için tesisin bölge sınıflandırması (Zone 0/1/2 veya 20/21/22), ortamdaki gaz grubu (IIA, IIB, IIC) ve gerekli sıcaklık sınıfı bilinmelidir. Bu bilgiler tesisin patlamadan korunma dokümanında yer alır. Teklif aşamasında bu üç bilgiyi paylaşmanız, uygun tasarımın ve sertifikasyon kapsamının netleşmesini sağlar.
Teknik Özellikler
Bu tablodaki değerler taslaktır; teknik onay sürecindedir. Kesin değerler için teklif talebi oluşturun.
| Elektriksel | |
|---|---|
| Ex koruma işareti | Ex d IIB T3 / T4 (uygulamaya göre) |
| Bölge (Zone) | Zone 1 / Zone 2 (gaz), Zone 21 / 22 (toz) |
| Koruma sınıfı | IP66 IP |
| Güç aralığı | 1 – 100 kW |
| Çalışma gerilimi | 230 / 400 V |
| Faz | 1F / 3F |
| Termal | |
| Maks. yüzey sıcaklığı | Sıcaklık sınıfına göre sınırlanır (T3: 200 °C, T4: 135 °C) °C |
| Watt yoğunluğu | Sıcaklık sınıfına göre hesaplanır W/cm² |
| Malzeme | |
| Gövde malzemesi | AISI 316 / Incoloy 800 |
| Klemens kutusu | Alev sızdırmaz döküm alüminyum veya paslanmaz |
| Montaj tipi | Flanşlı, vidalı, kanal tipi |
| Termokupl yuvası opsiyonu | Çift sensör: proses + aşırı sıcaklık koruma |
| Kalite | |
| Standart / sertifika | ATEX 2014/34/EU kapsamında sertifikalı tasarım |
| Test | %100 elektriksel test, sızdırmazlık testi, belgelendirme |
| Garanti süresi | 12 ay |
Kullanım Alanları
- Petrokimya tesisi
- Solvent tankı
- Boya kabini
- Akaryakıt deposu
- İlaç üretimi
İlgili Sektörler
Bu Ürünle İlgili Sorular
Bölge sınıflandırması (Zone 1/2/21/22), ortamdaki gaz veya toz grubu (IIA/IIB/IIC), gerekli sıcaklık sınıfı (T1–T6), ısıtılacak akışkan ve güç ihtiyacı. Bu bilgiler tesisinizin patlamadan korunma dokümanında bulunur.
Evet. Uygunluk beyanı ve ürüne ait belgeler teslimatla birlikte iletilir. Belge kapsamı ve numaraları sipariş onayında netleştirilir.
